El solo panel de la puerta de la piel lamina la formación de anchura de la máquina a partir 400m m hasta 600m m

5 toneladas Uncoiler hidráulico

1. Marco de la máquina: estructura de la soldadura con el lastingtreatment del tiro

2. Descripción: Ponga la bobina al mandril, el cilindro hidráulico apretará la bobina.

3. Encienda la máquina, el motor conducirá el mandril al principio, después la hoja de acero será lanzada a la nivelación

4. Bobina de liberación eléctrica, extensión hidráulica, tensión

5. Capacidad de peso: 5 toneladas

6. Identificación: 508m m

7. Poder del motor: 5,5KILOVATIOS

8. Poder del sistema hydráulico: 4KILOVATIOS

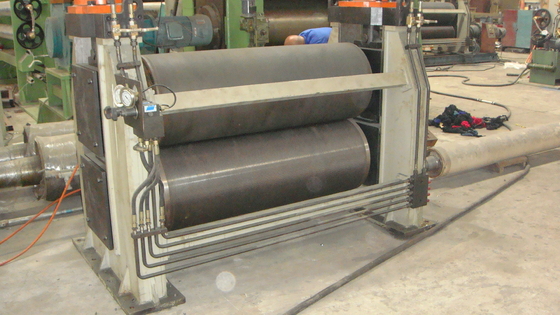

2). Rodillo 7 que nivela la máquina

1. Pellizco que alimenta, nivelación de 2 rodillos de 7 rodillos
2. nivelación del diámetro del rodillo: alrededor Φ 90milímetros
3. Nivelación del material del rodillo: alto grado 40Cr
4. Tratamiento térmico de nivelar el rodillo: la Hola-frecuencia superficial apaga el tratamiento
5. Nivelación de poder del motor: 4KILOVATIOS

3). Máquina de alimentación serva

1. Poder del motor servo: 3KW
2. Marca del motor servo: YASKAWA (JAPÓN)
3. Para exigir exactamente alimente la hoja en la punzonadora según el programa del sistema

4). Máquina que preperfora hidráulica

1. La perforación muere: Movimientos Cr12, apagando proceso
2. La perforación muere tamaño: según el dibujo
3. Poder de perforación: 15KW
4. Perforación controlada por el PLC

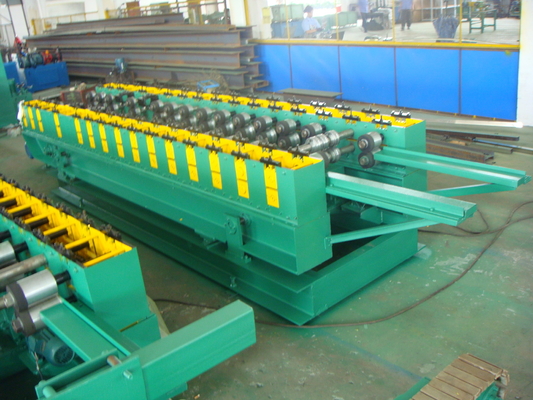

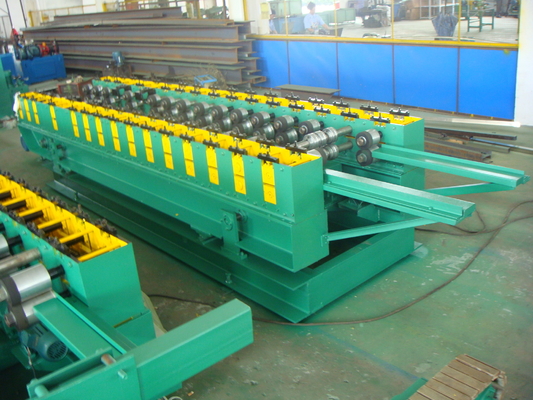

5). Rollo principal de la bandeja de cable que forma la máquina

1. Formación de grueso material: 1.5-2.5m m
2. Formación del tipo material: SOLDADO ENROLLADO EN EL EJÉRCITO o acero de carbono
3. Marco de la máquina: acero del alto grado soldado con autógena y que modera el tratamiento
4. Material del eje: tratamiento de temple de acero del alto grado 40Cr (HB220-260)
5. Diámetro del eje: Φ 65m m
6. El llevar: Transporte de HRB (marca china superior)
7. Material del rodillo: acero del alto grado GCr15, y superficie del rodillo con el ≥ duro 0.05m m del cromo
8. Formación de la estación: estaciones del ≈ 18
9. Formación de velocidad: 0-15m/min excepto tiempo de la perforación/del corte
10. Formación del motor: ≈15KW
11. ≈ ajustable1.5KW del motorde la anchura
12. Ajuste del tamaño: ajuste de la corriente eléctrica
13. Tipo de impulsión: Impulsión de cadena

6). Corte hidráulico y estación hidráulica

1. Tipo del corte: Poste-corte hidráulico después de formar del rollo,
2. Al cortar, parada de la máquina
3. Material de la cuchilla de corte: Cr12Mov, apagan el tratamiento, HRC58-62
4. Poder hidráulico de la estación: 15KILOVATIOS

7). Sistema de control del PLC

1. La línea entera es controlada por PLC importado, interfaz persona-máquina de la pantalla LCD táctil. La gente obra recíprocamente con el PLC. Operador fijando el programa para correr automáticamente (control programable) para supervisar y para controlar proceso, para alcanzar el operador para controlar la cadena de producción y para modificar los parámetros de control, y la supervisión en tiempo real de la situación del equipo, de los parámetros de funcionamiento y de la indicación de la falta. Trabaje el ajuste digital de la longitud del pedazo, longitud del pedazo del trabajo ajustable. Supervisión en tiempo real de la indicación de funcionamiento de la situación y de la falta del equipo.
2. Operación: manual/automático. Es conveniente al mantenimiento con el modelo manual y hay parte inferior de la parada de emergencia en ella.

8). Tabla del agotamiento

1. Forma: Estructura de la soldadura al acero, estante de la salida del ninguno-poder
2. Cantidad: 1 pedazo
